Где применяют пластинчатые теплообменники

Пластинчатый теплообменник — это устройство, название которого звучит как что-то из области узкоспециальной инженерной терминологии, но в действительности с результатами его работы мы сталкиваемся ежедневно. Тепло в батареях многоквартирного дома зимой, горячая вода из крана, охлажденное молоко на заводе, кондиционированный воздух в торговом центре, работа двигателя корабля — все это и многое другое зачастую обеспечивается именно пластинчатыми теплообменниками. Принцип их работы прост настолько, что понятен любому человеку, но инженерное воплощение этого принципа потребовало десятилетий исследований и развития технологий.

Представьте себе две жидкости с разной температурой. Одна горячая, и ее нужно охладить. Вторая холодная, и ее нужно нагреть. Теплообменник — это устройство, которое позволяет этим двум жидкостям обменяться тепловой энергией, не смешиваясь друг с другом. В пластинчатом теплообменнике эта задача решается с помощью набора тонких металлических пластин, собранных в плотный пакет. Каждая пластина имеет специальный рельеф — гофрировку, и между соседними пластинами образуются узкие каналы. По одному каналу течет горячая среда, по соседнему — холодная. Они не встречаются, разделенные тонкой стенкой пластины, но через эту стенку тепло интенсивно передается от горячего потока к холодному. Главное преимущество такой конструкции — огромная площадь поверхности теплопередачи, упакованная в очень компактный объем. Если бы тот же самый процесс происходил в трубе, помещенной в другую трубу, устройство получилось бы громоздким и металлоемким, а эффективность его была бы значительно ниже.

История пластинчатого теплообменника началась сравнительно недавно, особенно на фоне многовековой истории обычных теплообменников. В 1923 году шведский инженер Ричард Селигман, работая в молочной промышленности, задумался о том, как улучшить процесс пастеризации молока. Существовавшие тогда трубчатые аппараты были громоздкими, их было трудно мыть, а качество нагрева оставляло желать лучшего. Селигман предложил собирать теплообменник из тонких металлических листов с выштампованными на них канавками. Такая конструкция оказалась не только компактной и эффективной, но и разборной, что для пищевой промышленности имело решающее значение: пластины можно было снять, вымыть и продезинфицировать каждую по отдельности. В 1938 году компания APV, основанная Селигманом, выпустила первый серийный пластинчатый пастеризатор, и с этого момента технология начала свое распространение по миру. В середине двадцатого века появились разборные пластинчатые теплообменники на резиновых уплотнениях, а позже, в 1970-х годах, шведская компания Alfa Laval разработала и запатентовала первую полностью сварную модель, в которой пластины соединялись не прокладками, а лазерной сваркой. Это открыло дорогу к применению устройства в условиях высоких давлений и температур, где резина работать не могла.

В основе эффективности пластинчатого теплообменника лежит не только большая площадь пластин, но и особый характер движения жидкости. Гладкая поверхность способствует так называемому ламинарному течению, при котором слои жидкости движутся параллельно друг другу, не перемешиваясь. В таком режиме тепло от центра потока к стенке передается медленно. Гофрировка пластин решает эту проблему: она заставляет поток постоянно менять направление, завихряться, перемешиваться. Этот режим, называемый турбулентным, обеспечивает гораздо более интенсивный теплообмен при тех же затратах энергии на прокачку. Кроме того, высокая турбулентность потока препятствует отложению накипи и загрязнений на поверхности пластин, что продлевает срок службы аппарата между чистками. Инженеры потратили десятилетия на оптимизацию формы гофр: угол наклона, высота, шаг, рисунок — все эти параметры рассчитываются под конкретную задачу, конкретные жидкости и конкретные режимы работы.

Если нужны теплообменики, но вы не знаете, что именно выбирать, общайтесь в компанию «Вальв Тек Груп»: Подбор теплообменников. Специалисты подберут ☑ подходящее оборудование и рассчитают стоимость ☑, исходя из особенностей объекта.

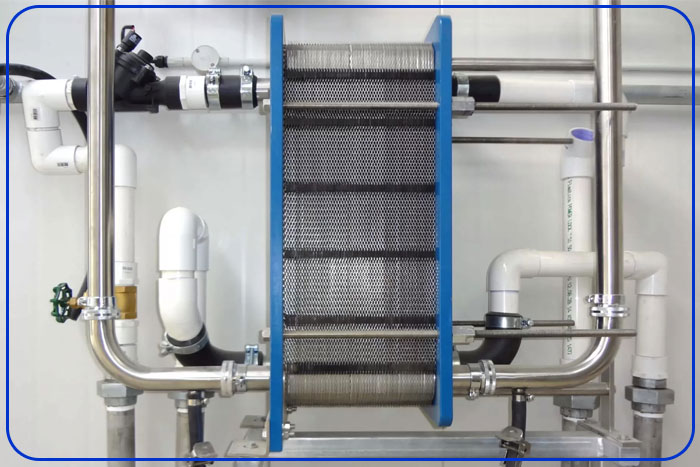

Современные пластинчатые теплообменники делятся на несколько основных типов, и понимание различий между ними помогает осознать широту их применения. Разборные модели с уплотнениями между пластинами — самый распространенный тип. Пластины в них зажаты между неподвижной и подвижной плитами с помощью стяжных шпилек. Уплотнительные прокладки из специальных сортов резины обеспечивают герметичность и разделение каналов. Такой теплообменник можно в любой момент разобрать для осмотра, очистки или изменения производительности: достаточно добавить или убрать несколько пластин. Эти модели незаменимы в пищевой промышленности, где требования к чистоте максимально строги, а также в системах отопления и горячего водоснабжения. Паяные теплообменники представляют собой неразборную конструкцию, в которой пластины спаяны между собой медным или никелевым припоем в вакуумной печи. Они компактнее разборных, выдерживают более высокие давления и температуры, не имеют резиновых деталей, которые со временем стареют. Именно их чаще всего можно увидеть в индивидуальных тепловых пунктах жилых домов, в холодильной технике, в системах кондиционирования. Сварные модели, в которых пластины соединяются лазерной сваркой, — это решение для самых тяжелых условий: высочайшие температуры, агрессивные химические среды, давления, при которых прокладки или припой просто не выдержали бы. Наконец, существуют полусварные теплообменники, где каналы для одной среды сварены, а для другой — уплотнены прокладками. Это гибридное решение применяется, когда одна из сред агрессивна и требует полной герметичности, а вторая позволяет использовать разборную конструкцию для удобства обслуживания.

Говоря о материалах, из которых изготавливаются пластины, стоит понимать, что универсального рецепта не существует. Выбор материала диктуется одновременно и рабочей средой, и экономикой. Нержавеющая сталь марки AISI 316 — самый распространенный выбор, она устойчива к коррозии и подходит для воды, пищевых продуктов, многих неагрессивных химикатов. Для морской воды, где хлориды быстро разрушают обычную нержавеющую сталь, применяют титан. Для серной кислоты, в зависимости от ее концентрации и температуры, могут использоваться специальные сплавы, такие как хастеллой. Медные припои в паяных теплообменниках накладывают ограничение на работу с аммиаком, который разрушает медь. Никелевый припой решает эту проблему. Каждый материал имеет свою стоимость и свои пределы применения, и инженерный расчет теплообменника всегда начинается с анализа того, что именно будет через него протекать.

Области применения пластинчатых теплообменников обширны настолько, что проще назвать отрасли, где они не используются. В жилищно-коммунальном хозяйстве они стали ключевым элементом перехода от старых центральных тепловых пунктов к современным индивидуальным. В многоквартирном доме теплоноситель из городской сети не подается напрямую в батареи, а проходит через теплообменник, отдавая тепло внутреннему контуру дома. Это позволяет независимо регулировать температуру в доме, снижает потери тепла и предотвращает аварии из-за гидроударов. Горячая вода, которая течет из крана, тоже нагревается в пластинчатом теплообменнике, причем мгновенно, без громоздких накопительных баков. В пищевой промышленности пластинчатые теплообменники — это сердце процесса пастеризации. Молоко должно быть нагрето до определенной температуры, выдержано при ней строго определенное время и затем быстро охлаждено. Пластинчатый аппарат позволяет сделать это в непрерывном потоке, с высокой точностью и без риска перегрева, который испортил бы продукт. Пивоварение, производство соков, соусов, детского питания — везде, где нужен контролируемый нагрев и охлаждение жидких продуктов, работают пластинчатые теплообменники.

В компании «Вальв Тек Груп» можно выбрать теплообменники для любых задач: Купить теплообменники. Гарантия ☑ на продукцию и доставка ☑ по всей России и СНГ.

В энергетике эти устройства тоже незаменимы. На теплоэлектростанциях они используются для охлаждения масла в турбинах и генераторах, для подогрева сетевой воды, для утилизации сбросного тепла. В атомной энергетике к ним предъявляются особые требования по надежности, и там применяются сварные конструкции из специальных сплавов. Судостроение — еще одна важная ниша: на корабле теплообменники охлаждают двигатели, опресняют морскую воду, работают в системах кондиционирования. Компактность для судна — критический параметр, и пластинчатые аппараты выигрывают у трубчатых в разы. Нефтегазовая отрасль использует их для подогрева нефти перед транспортировкой, для охлаждения компрессорных станций на газопроводах, для регенерации гликоля в системах осушки газа. Химическая промышленность применяет их в процессах синтеза, дистилляции, охлаждения реакторов. Даже в системах охлаждения серверных стоек и дата-центров сегодня можно встретить компактные паяные теплообменники, передающие тепло от внутреннего контура с диэлектрической жидкостью внешнему контуру с водой или хладагентом.

Развитие технологии не стоит на месте. Одним из ключевых трендов последних лет стало внедрение цифровых систем мониторинга. Современный теплообменник на крупном производстве — это не просто железо, он оснащен датчиками температуры, давления, расхода, которые в реальном времени передают данные в общую систему управления. Алгоритмы анализируют эти данные и могут предсказать, когда начнется загрязнение пластин и потребуется очистка, еще до того, как упала эффективность. Это называется предиктивным обслуживанием и позволяет избегать внезапных остановок производства. Другой важный тренд — аддитивные технологии, проще говоря, трехмерная печать металлом. Она открывает возможность создавать пластины с геометрией, которую невозможно получить штамповкой, с каналами сложнейшей формы, оптимизированными под конкретную жидкость и конкретный режим течения. Пока такие решения дороги и применяются в основном в аэрокосмической отрасли и высокотехнологичных лабораториях, но стоимость трехмерной печати снижается, и можно ожидать ее распространения и в более массовых секторах.

Нельзя обойти стороной и экологический аспект. Пластинчатые теплообменники — это инструмент энергосбережения. Чем эффективнее теплообмен, тем меньше первичного топлива нужно сжечь для получения того же результата. В масштабах города или промышленного предприятия переход на современные высокоэффективные модели дает заметное снижение выбросов углекислого газа. Кроме того, в химической, нефтеперерабатывающей и энергетической отраслях пластинчатые теплообменники часто используются для рекуперации, то есть утилизации тепла, которое раньше просто выбрасывалось в атмосферу через градирни или с дымовыми газами. Уловить это бросовое тепло и вернуть его в процесс — значит потратить меньше топлива и выбросить меньше парниковых газов. В эпоху борьбы с изменением климата такие технологии перестают быть просто инженерным решением и становятся частью глобальной стратегии устойчивого развития.

При всех своих достоинствах пластинчатые теплообменники не лишены ограничений, и понимание этих ограничений важно для правильного выбора оборудования. Они плохо работают с жидкостями, содержащими крупные твердые частицы или волокна, поскольку узкие каналы между пластинами быстро забиваются. Работа с очень вязкими средами тоже затруднена, хотя современные конструкции со специально разработанными пластинами расширяют границы возможного. Уплотнительные прокладки в разборных моделях имеют ограниченный срок службы и требуют периодической замены, особенно в условиях высоких температур и контакта с агрессивными средами. Наконец, пластинчатые теплообменники более чувствительны к гидроударам и резким перепадам давления, чем массивные трубчатые аппараты. Все эти факторы учитываются на этапе проектирования, и квалифицированный инженер всегда сопоставляет преимущества и ограничения перед тем, как предложить заказчику конкретный тип оборудования.

Пластинчатый теплообменник — это яркий пример того, как элегантное инженерное решение, родившееся из практических нужд молочной промышленности, со временем стало универсальным инструментом, незаменимым в десятках отраслей. Мы редко задумываемся об этих устройствах, но именно они обеспечивают тепло в наших домах, свежесть продуктов в магазине и стабильность технологических процессов, без которых немыслима современная цивилизация. Понимание принципов их работы и областей применения не только расширяет кругозор, но и помогает принимать более осознанные решения в ситуациях, когда речь заходит о ремонте системы отопления, строительстве частного дома или модернизации небольшого производства.
